Das Gerät ist für drei Beleuchtungsstufen unterschiedlichen Niveaus ausgelegt (Nacht/Dämmerung/Tag), welche sechsstufig eingestellt werden (mit Sprüngen von 5%). Dabei werden für jede Schaltposition zwei getrennte, gleiche Widerstandswerte ausgegeben, einmal für die Leuchtenlinie am Normalnetz und einmal für diejenige am USV-Netz.
Ausgegeben wird jeweils der Widerstandswert, der gemäß der EVG-Steuerkurve von TRIDONIC genau dem Prozentwert des verfügbaren Lichtstromes entspricht.
Damit ist auch eine gute Reproduzierbarkeit dieser Stellwerte erzielt.
Von dem Gerät kann auch ein Widerstandswert für 100% Lichtstrom abgegriffen werden.
Sowie ein Widerstandswert für ca.45% Lichtstrom, wenn die USV-gestützte Leuchtenlinie wegen eines totalen Netzausfalles auf Sparbetrieb umgeschaltet werden soll (wobei dann die Vorgabe für Notbeleuchtung nach RABT 2006 noch erfüllt ist, wenn Normalnetzlinie und USV-Netz-Linie gleiche Leuchtenanzahl, d.h. gleiche Länge besitzen und parallel laufen).
Wenn die SPS für die einzelnen Beleuchtungsstufen nur binäre Befehle ausgibt, kann auch im Automatikbetrieb vom Sollwertsteller der dort eingestellte Wert abgerufen werden (mittels Speicherbaustein oder Relais).
Falls von der SPS Analogsignale als Sollwerte für die Beleuchtung ausgegeben werden, sind diese über einer Signalwandler (4-20mA / 0-10V) mit sicherer elektrischer Trennung zu führen (da der DSI-Bus und seine Geräte sicherheitstechnisch zum Starkstrombereich gehört).
Zur Detektion, ob dieses Analogsignal aus der SPS ordnungsgemäß bis zum Eingang des Analog/Digitalwandlers (DSI/ADS der Firma TRIDONIC) gelangt, empfielt sich eine Signalrückführung zur SPS über Signalwandler (0-10V / 4-20mA) und dortige Kontrolle innerhalb eines Toleranzfensters, sodaß im Fehlerfall der Wert des Sollwertstellers als Ersatz abgerufen werden kann.
Maße: Breite 185 x Tiefe 125 x Höhe 78 mm (mit NS35/7,5)

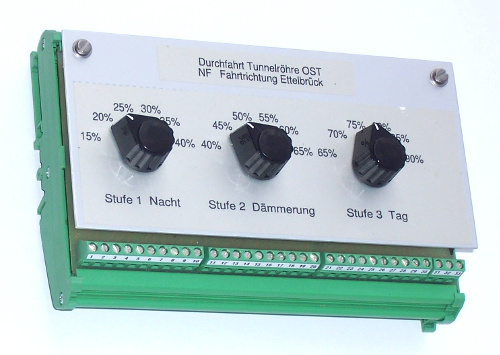

Sollwertsteller:
Maße: Breite 185 x Tiefe 125 x Höhe 78 mm (mit NS35/7,5)
Bestellbezeichnung: INGESIC-SW6x/3
