Speicherbausteine zur spannungsausfallsicheren Befehlsspeicherung
Die Speicherbaugruppen speichern an ihrem Eingang anliegende kurzzeitige Impulssignale durch das Remanenzverhalten der eingebauten Relais, dabei ist keine Hilfsspannung (24V=) nötig. Der Signalpegel ist +24V= gegen 0V als Bezugspotential.
Die Anzeige des Schaltzustandes der Ausgangskontakte erfolgt über eine zweifarbige Leuchtdiode (grün = gesetzt / gelb = rückgesetzt); nur dafür ist die dauernd anliegende Hilfsspannung von 24V= erforderlich.
Der Einzel-Speicherbaustein R1Bi24-3W besitzt eine Einheit mit drei Wechsler-Ausgangskontakten.
Der Doppel-Speicherbaustein R2Bi24-1W besitzt zwei getrennte, unabhängige Einheiten mit je einem Relais mit jeweils einem Wechsler-Ausgangskontakt.
Minimale Impulsdauer für Setz- und Rücksetzimpuls ist 30 Millisekunden.
Maximale Impulsdauer für Setz- und Rücksetzimpuls ist 1 Sekunde.
Belastbarkeit der Ausgangskontakte max. 250V/50Hz / 8A ohmsche Last
Betriebsspannung, 24V= ±15%
Prüfspannung zwischen Ansteuerung (24V=) und Kontakten (230Veff): 4kVeff
Kontakte können auch für 24 V-Spannungen verwendet werden.

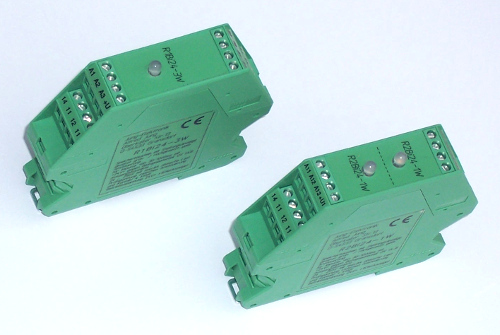

Speicherbausteine:
Maße: Breite 22,5 x Tiefe 100 x Höhe 98 mm (mit NS35/7,5) Bestellbezeichnung: INGESIC-R1Bi24-3W und INGESIC-R2Bi24-1W
